【修理】カイロ代わりの電熱ベストが壊れた… 断線を修理して復活させる！

よくある断線

どうも、お久しぶりです。

ただいま冬真っ最中でして、朝起きたら久しぶりに雪が積もってました。

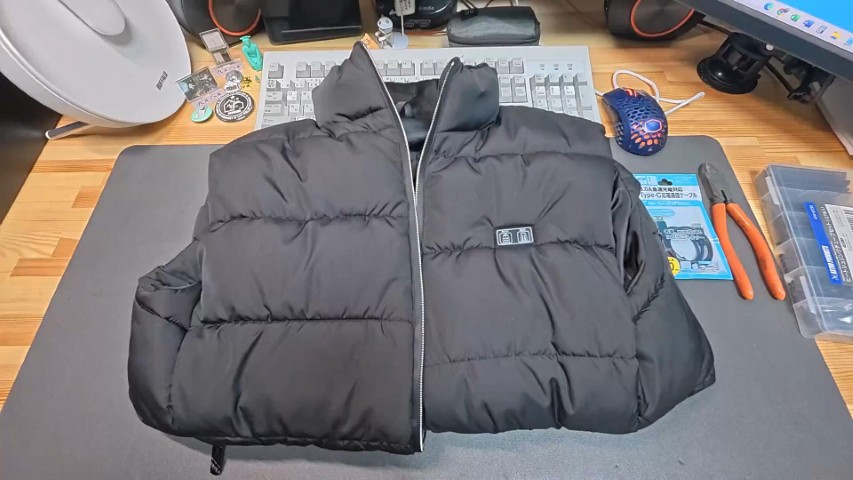

あまりにも寒くて、カイロ代わりの電熱ベストを出しました。
モバイルバッテリーを使って暖かくなるヤツです。

参考までに私が使っているものを載せておきますが、注文される際はサイズを確認しましょう～！
時期によってはどちらも3,000円未満なので、カイロより良いかもしれません。

この電熱ベストは、両方とも首を暖めてくれるので肩こりがヒドい私の救世主でもあります。
しかしながら、モバイルバッテリーを内側に入れると重くなるので肩こりには良くない。

今の時期は、基本的に会社でも家でも机にかじりついていることが多いので、100VコンセントにUSB変換アダプタを挿して、そこにUSB延長ケーブルを繋いで延長させ、電熱ベストに接続して電源供給しています。

しかしながら、モバイルバッテリーの重量分軽くなるのは良いんですが、まさにリードに繋がれた犬。

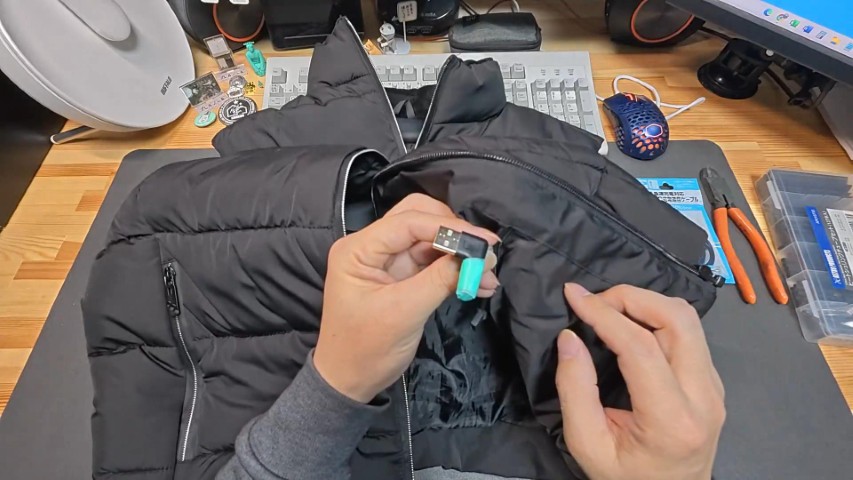

繋がれていることを忘れて離席した瞬間、ベスト側のUSBケーブルにストレスが掛かり断線してしまうのです。

どちらの電熱ベストもモバイルバッテリーをしまうことを想定してL字型になっているのが、引っ張られた時に断線しやすくなる原因でもあります。

これを何回繰り返したことか…

断線を修理する道具

まぁ、断線したからといってそのまま捨てるもの勿体ない。
ベストとして使っても良いけど、それじゃ寒すぎて体がもたない。

ということで、断線を修理します。
道具は先に揃えておきましょう。

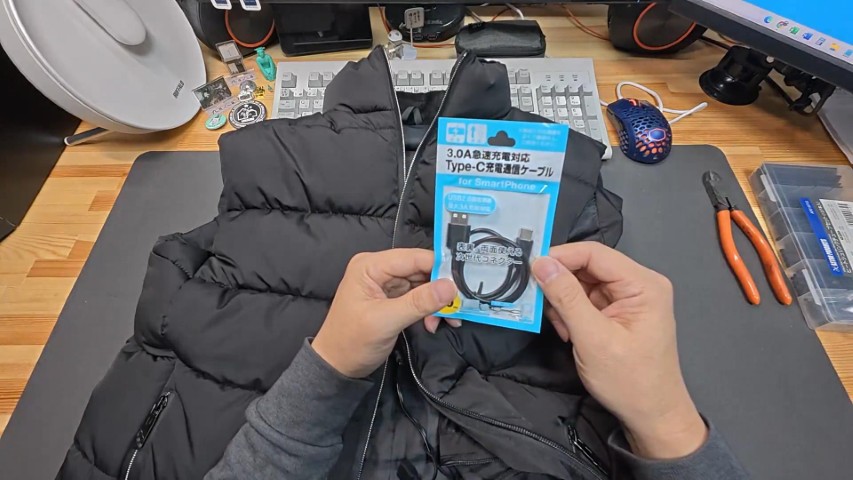

• USBケーブル
  百均のもので十分。長さはお好みで。片側にType-Aが付いていれば何用でもOK

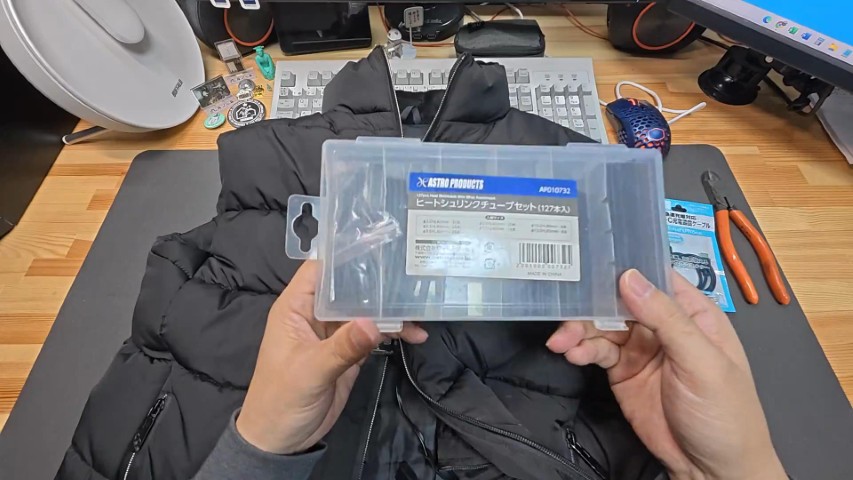

• 熱収縮チューブ（※熱を加えると縮む）
  繋いだ配線の保護用だが、線が細いのでセットになったものが良い。

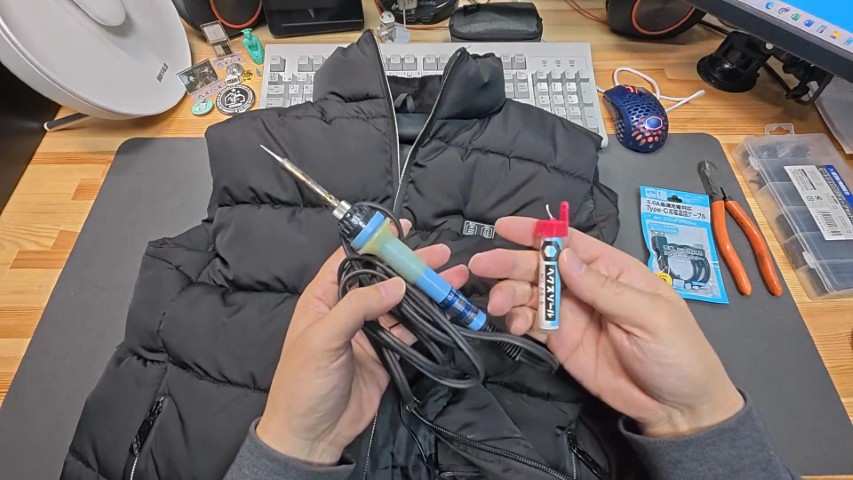

• はんだ＆はんだごて
  安いものでも十分。

• テスター
  導通を確認するため。

• はさみorニッパー＆カッター
  配線の切断や配線の被覆を剥がす用。
  家にあるものや百均のもので十分。（但し、切れるもので）

断線を修理する

私は以下の手順で修理しました。
但し、電熱ベストによって配線の場所が変わると思うので、手順を参考にしながら手持ちの電熱ベストがどうなっているか確認しましょう。

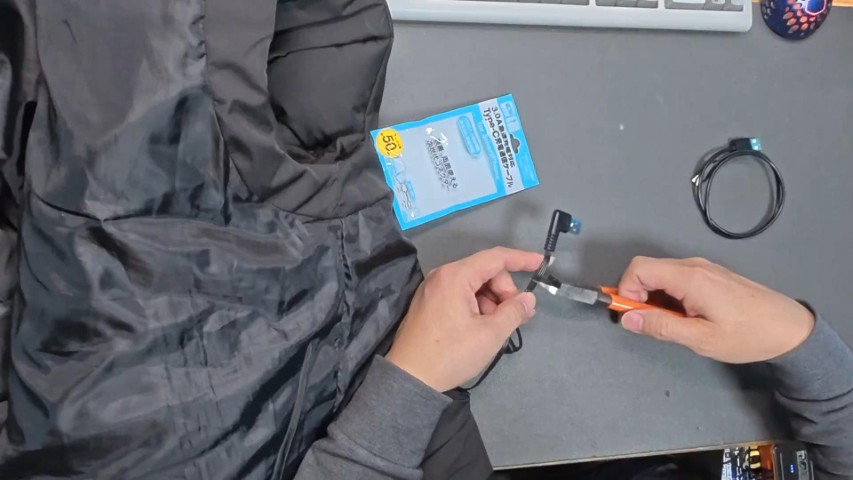

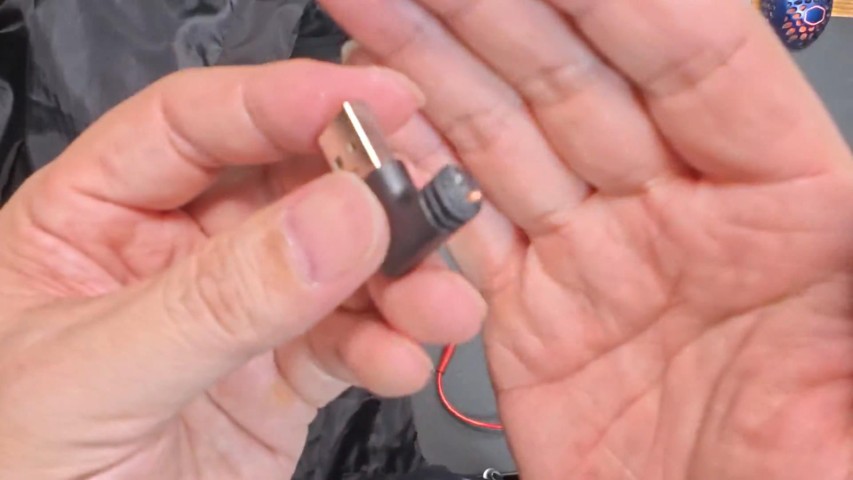

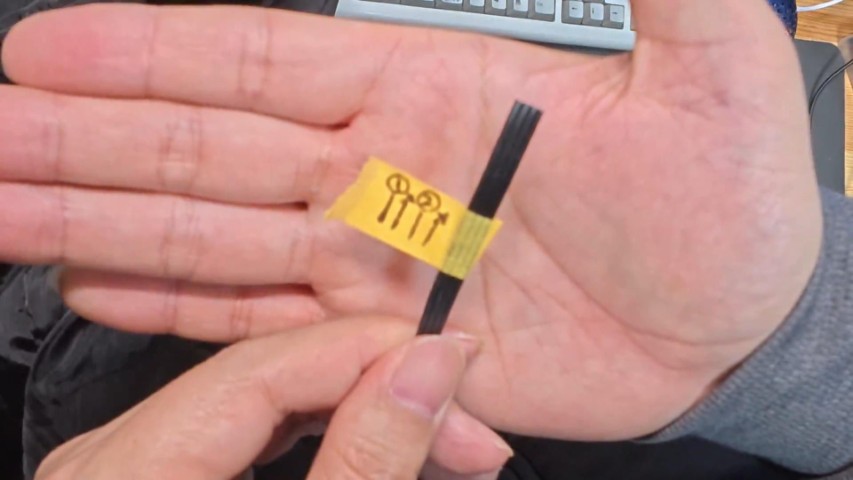

ベスト側の断線している箇所を切断して切り離しますが、念のため線の位置関係が分かるようにメモやマスキングテープで目印しておきましょう。
特にベスト側に残る線は、回転するとどれがどれだったか分かりにくくなくなります。

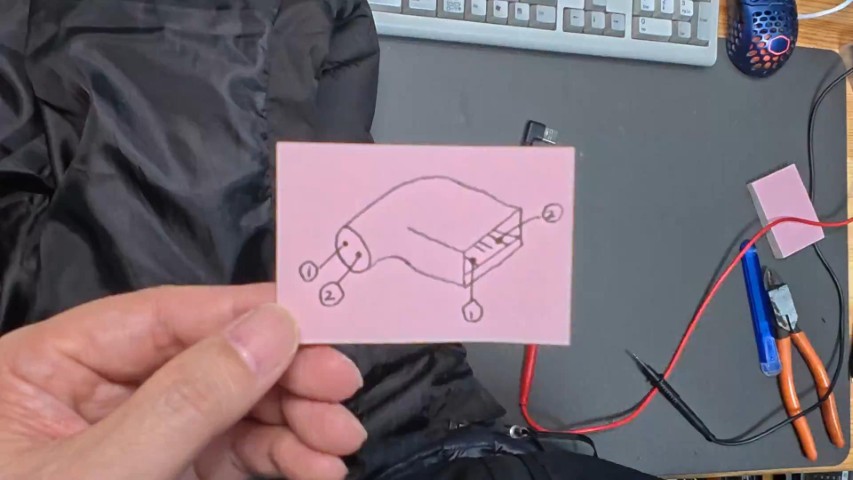

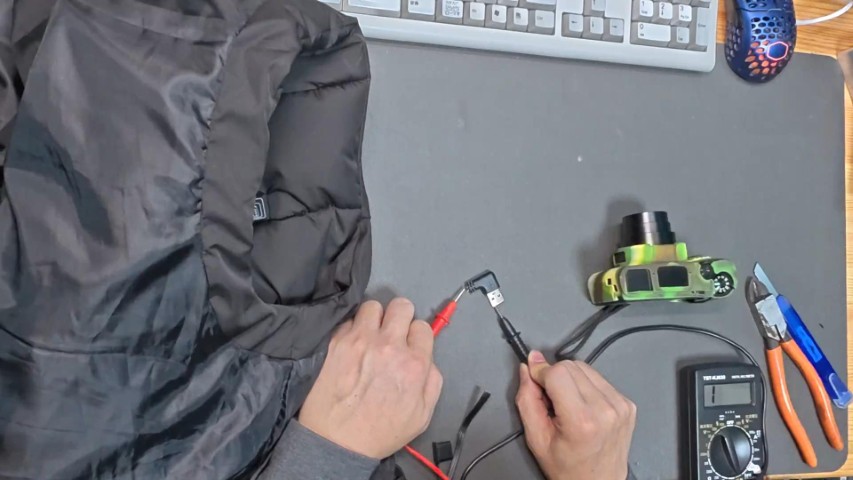

導通を確認し、配線の位置関係を確認します。
（音が鳴るテスターは楽です）

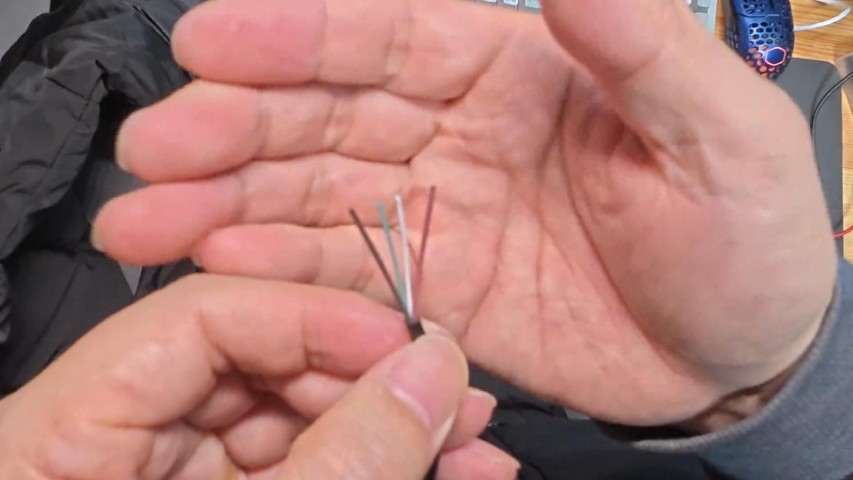

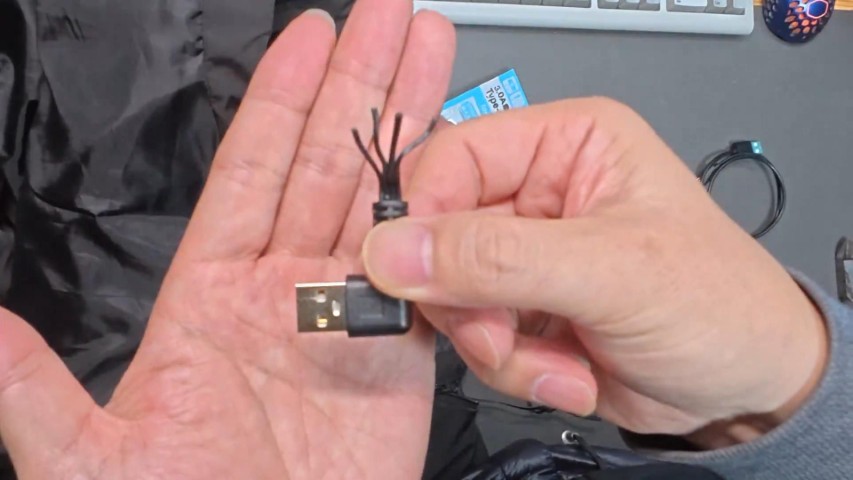

ベスト側は使用する配線の被覆を剥いでおきます。

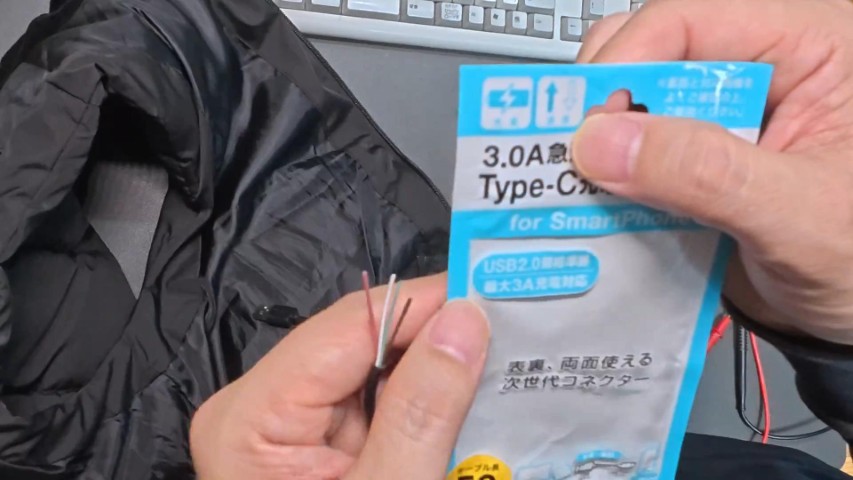

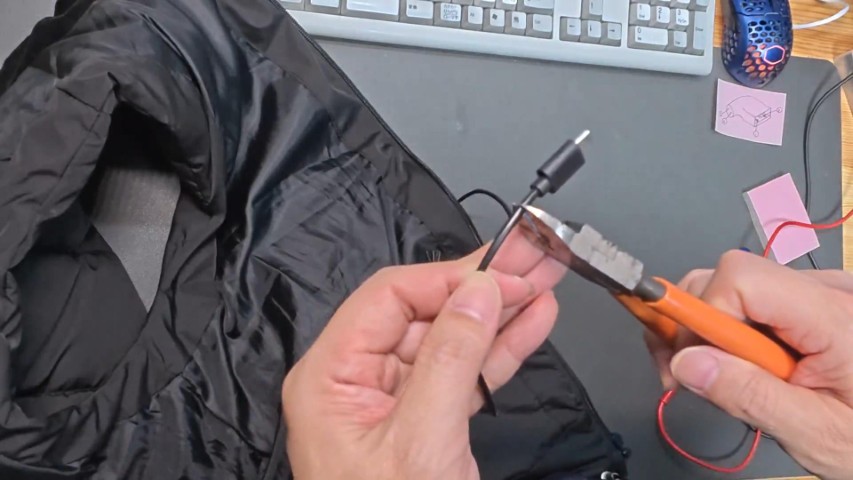

購入したUSBケーブルのType-Aじゃない方を切断します。

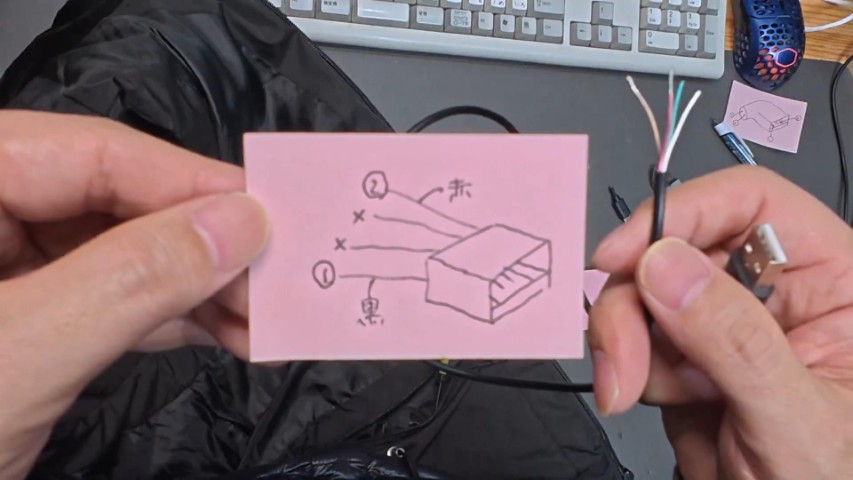

被覆を剥いでテスターで導通チェックして位置を確認します。

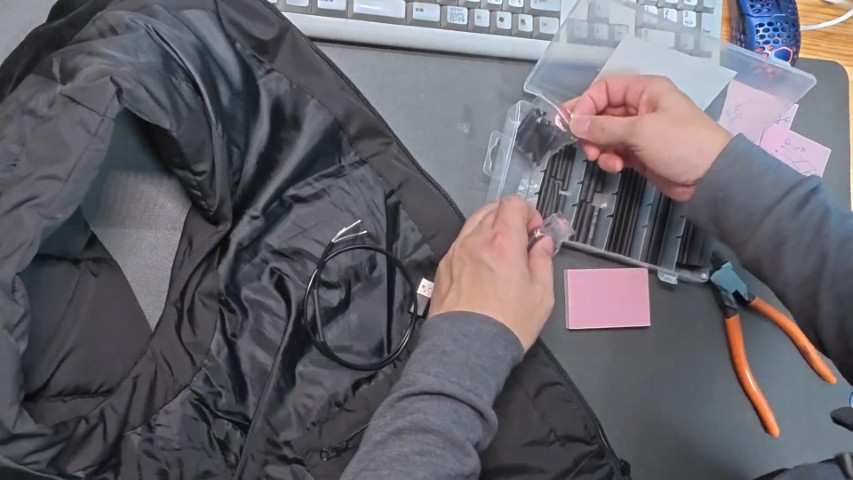

熱収縮テープを先に差し込んでおきます。
配線の外径より少し余裕があるくらいの太さをチョイス。

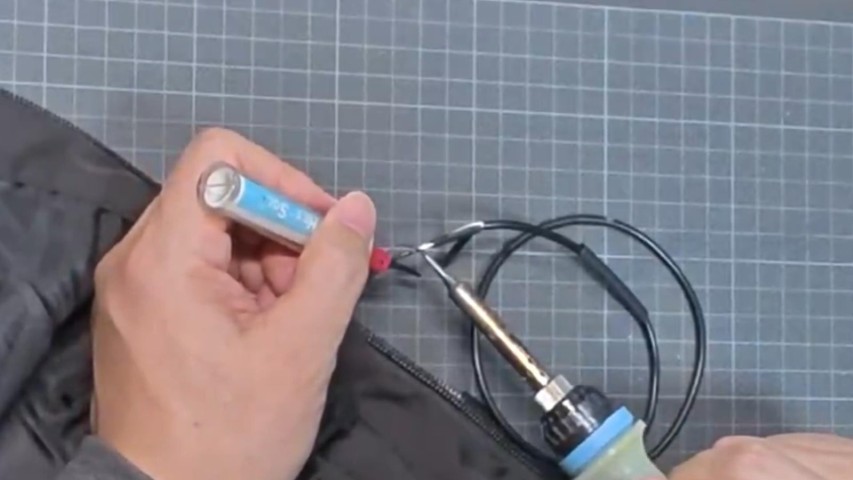

はんだを溶かして先ほどのメモを参考に接続します。

接続部を十分冷やした後で熱収縮チューブをズラして位置決めし、ライターで炙って収縮させます。
炙り過ぎると溶けるので注意！！
小刻みに炙って。

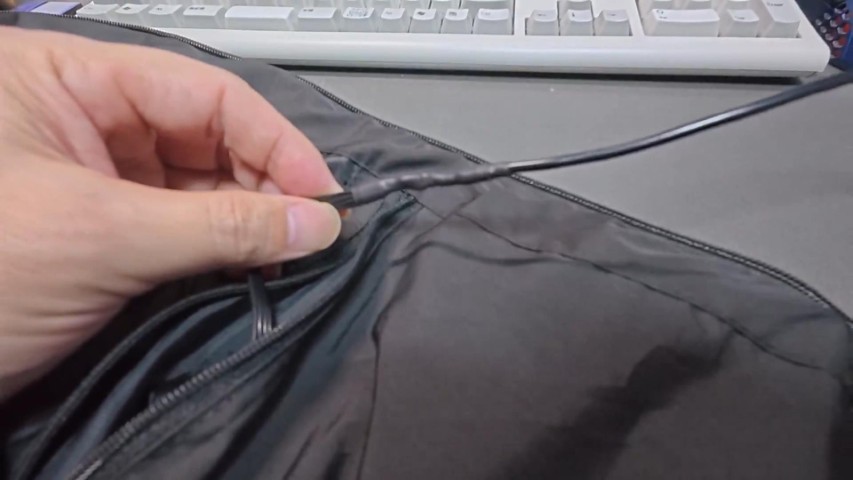

外側を保護する熱収縮チューブを被せた後、再度炙って固定します。

導通チェックします。

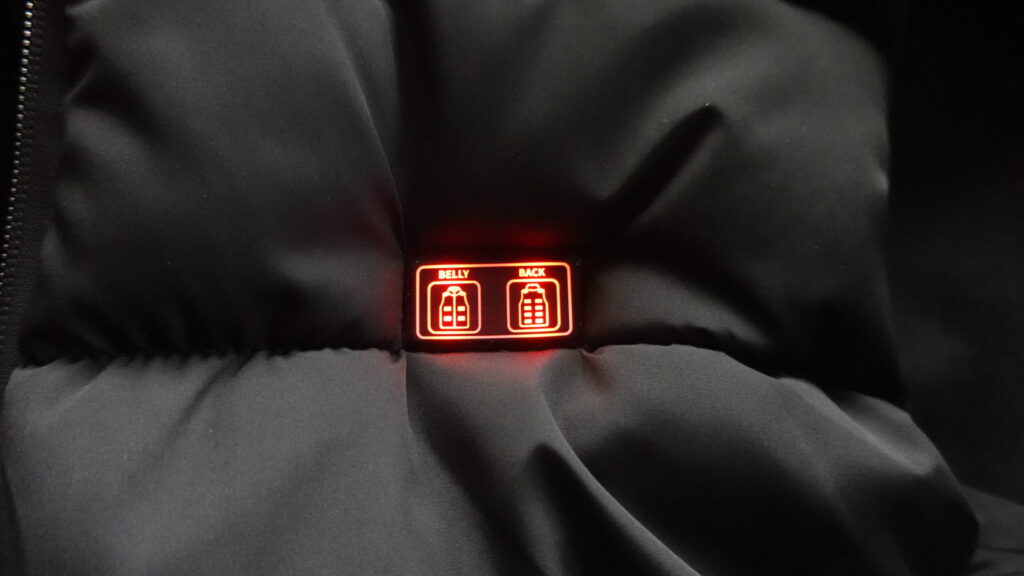

普通に使えるようになりました～(*´Д｀)

まとめ

いや～、これでまた当分使えますな～♪
一度使ったらやめられなくなる電熱ベスト。
そんなに高価なものではありませんが、断線なら捨てずに一度修理してみましょう。
季節によっては捨てずに普通にベストとして使っても大丈夫です。

■電熱ベスト（現時点Amazon価格：どちらも3,000円未満／着）
サイズは確認してね。

■熱収縮チューブ（現時点Amazon価格：499円／セット）
コッチの方がカラーも種類も数も豊富だった…。
買ったの今思い出した…。

■はんだごてセット（現時点Amazon価格：1,990円／セット）

■テスター（現時点Amazon価格：1,300円／個）

■（現時点Amazon価格：99円／個）
あると色々便利。

ということで、電熱ベストの断線修理でした。
